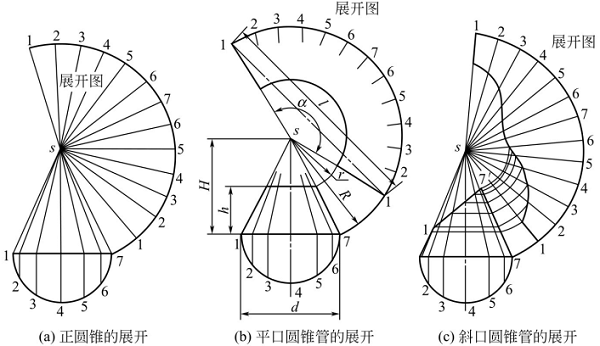

放射線展開法是鈑金加工件的作圖方法之一，工程師在制圖時用素線畫出錐體表面，分割為若干三角形的放射形平面，并計算出實際大小，通過放射形素線為基礎，按順序畫在同一平面上，即得展開圖。此展開法主要應用于圓錐、棱錐和各種截體件，具體步驟如下。
1）畫出構件主視圖及錐底斷面圖。
2）圖形分割。將構件圖分割出數個三角形小平面。將斷面圖圓周分成若干等分（棱錐取角點）。
3）引垂線。由等分點2、3、4、5、6或角點向主視圖底邊引垂線，得與錐底1～7各垂足點，再由各垂足點向錐頂引素線，分錐面為12個小三角形面。
4）求出素線截切部分的實長。以錐頂為中心到錐底實長作半徑，畫圓弧等于斷面周長或周圍伸直長度，并將所畫圓弧按斷面圖的等分數劃分等分（棱錐取邊長），再由等分點向錐頂連放射線。
對于平截和斜截錐管，可過錐口與各素線的交點，引底口平行線交于圓錐母線S7，則各交點至錐頂的距離即為素線截切部分的實長。
5）作出展開圖。在所畫的各射線上，對應截取主視圖上各素線的實長而得出各點。然后再通過各點連成光滑曲線或折線，即得到所求展開圖。
對于平口和斜口錐管，先用各素線截切部分的實長，截切展開圖上對應的素線而獲得各點，再用光滑曲線連接展開圖上各素線的切點，該曲線與原展開圖圓弧線間的部分圖形，即為平口和斜口圓錐管的展開圖。圓錐被斜截后，各素線長度不再相等，且用各素線截切部分的實長截切展開圖上對應的素線長也不相等。因此，斜口錐管展開圖的形狀不再是規(guī)則的環(huán)形。
