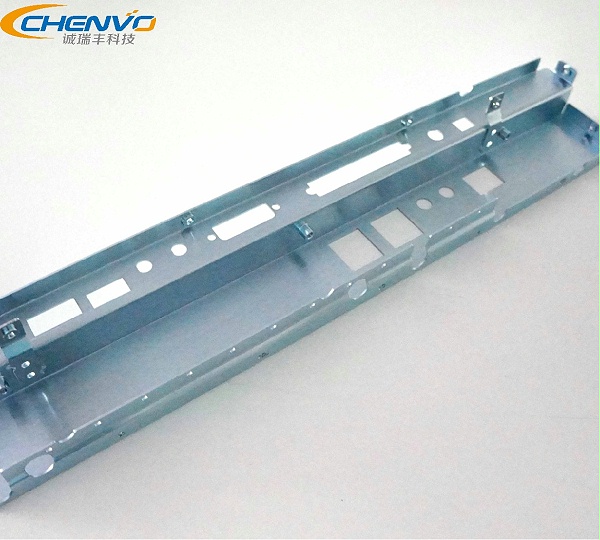

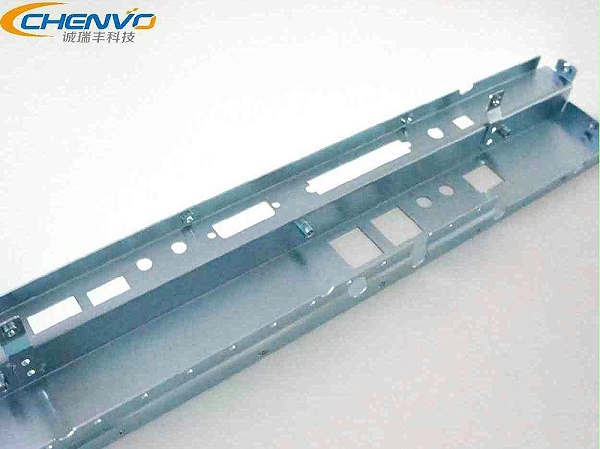

所示的冷軋板鈑金加工件是誠瑞豐公司為5G室外一體化機柜機的熱交換模塊而設計的一款主體連接器控制面板。誠瑞豐公司全面助力5G基站機柜的最新方案優化和量產布局。本文主要從多方面展示該部品的參數、生產工藝以及一些常見問題。
價格：按圖紙報價
周期： 24小時
該部品具備以下特點：
（1）多處進行了鉗工處理，使得部品的組裝具備更多的可能性；
（2）表面進行了鍍鋅處理，美觀且提升了穩定性；
（3）結構雖復雜但合理，與熱交換器的其它部件無縫嵌接；
（4）角部采取圓鋭設計，安全美觀；
（5）定制化生產，靈活針對產品功能迭代更新而導致的結構變化，規劃性生產；

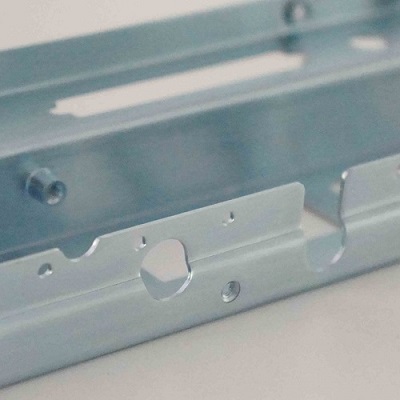

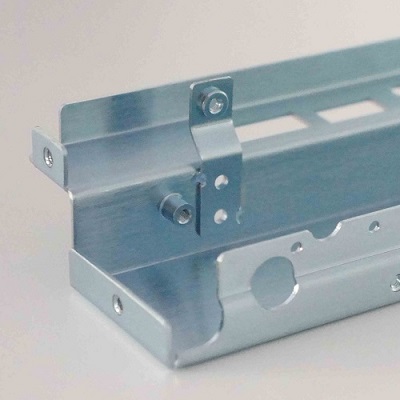

注：頁面底部更多產品詳細照片以展示該冷軋板鈑金件的產品特點。
| 產品尺寸 | 353.5*62*30.5mm | 展開尺寸 |
370*110*1.0mm |
|---|---|---|---|
| 產品材料 |
SPCC |
材料厚度 |
1mm |
| 表面處理 |
拉絲+環保藍鋅（膜厚8um) |
加工難度 | 復雜 |
| 尺寸誤差 | ±0.3mm | 角度誤差 | ±0.5° |
|
序號 |
工藝 |
工藝說明及注意事項 |
|
1 |
數沖下料 |
通過數控沖床設定加工程序，沖裁出冷軋板鈑金件指定的形狀、數量和質量，該工序與產品的尺寸公差密切相關； |
|
2 |
去毛刺 |
將加工出來的平面鈑金件的刺狀物或飛邊除掉，毛刺高度必須控制在 0.2mm以下； |
|
3 |
拉絲 |
提高了產品外觀光澤度，同時使得產品的表面具有更強的防氧化能力； |
|
4 |
折彎成型 |
第一次折彎，定好雛形，以便接下來的工序加工； |
|
5 |
鉗工 |

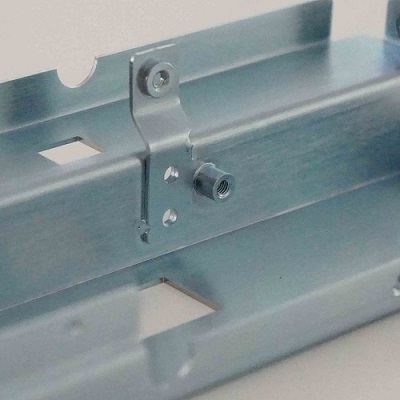

壓鉚工藝，讓部品與螺母（鉚釘）緊密結合，滿足客戶的組裝要求； |
|
6 |
折彎成型 |
第二次折彎，定好產品最終形狀 ； 角度公差控制在0.3°范圍以內 ； |
|
7 |
組焊 |
本部品由 2個不同部件組焊而成，焊點大小及高度誤差控制在0.2mm以內； |
|
8 |
表面處理 |
表面進行鍍鋅處理，一是為了美觀，二則是有效提高產品耐用性，增強其適應環境能力； |
|
9 |
絲印 |
根據客戶產品入職要求進行外觀絲印，該款產品應用于開關部位，絲印指示標識，注意切勿字體、圖案斷開或起泡； |
|
10 |
品檢 |
全面檢查加工成品的尺寸誤差及表面劃痕等品質要求； |
|
11 |
包裝 |
冷軋板鈑金件有包裝工程師設計的專屬包裝方案，旨在最大化避免產品在后續運作過程中產生的碰撞變形和表面刮花； |
1. 冷軋板鈑金件一般都具有什么特點？
冷軋板
鈑金件 平直度高、表面光潔度高
， 易于進行
各種表面噴涂 加工、品種多，用途廣，同時具有沖壓性能高和不時效、屈服點低的特點.
2. 不銹鋼鈑金件有幾種表面處理方式
我司所生產鈑金件均為非標產品，根據客戶圖紙需求定制生產。
因此產品價格是根據產品的材質以及工藝決定的，沒有標準定價。歡迎詢價！
3.室外一體化機柜的鈑金件要注意什么？
①環境腐蝕。因此室外機柜的冷戰板鈑金件都要進行表面處理，隔絕空氣與金屬的直接接觸而發生氧化生銹的現象；
②結構要更合理化。這與室外機柜需求功能密切相關，產品的使用配置必須靈活多樣。
